Изоляция холодного коридора (Cold Aisle Containment, CAC) – это инженерное решение, применяемое в центрах обработки данных (ЦОД) для повышения эффективности охлаждения серверного оборудования путем предотвращения смешивания теплого и холодного воздуха.


1. Описание и принцип работы

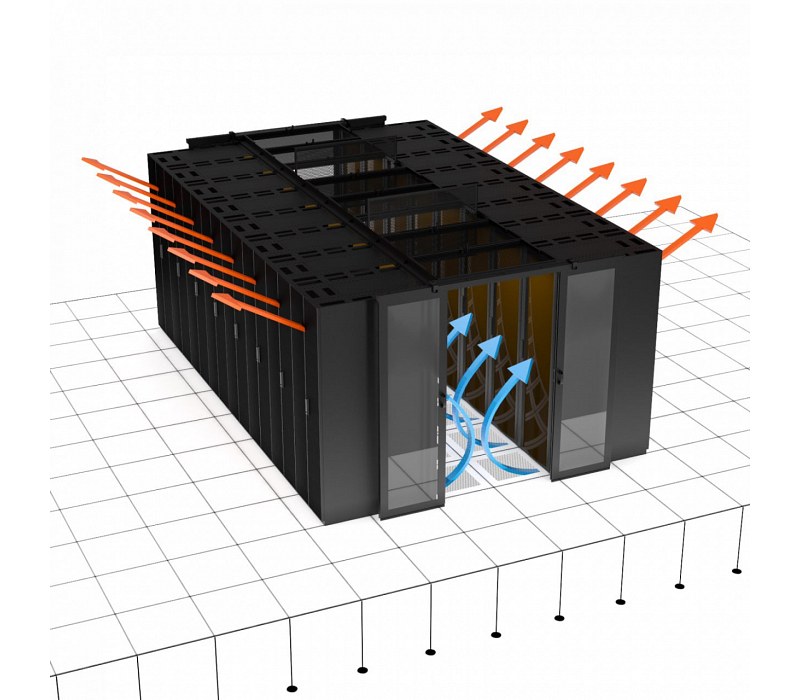

Изоляция холодного коридора основана на создании герметичной зоны с охлажденным воздухом перед входами в серверные стойки. В этом решении:
  • Охлажденный воздух из кондиционеров или системы прецизионного охлаждения подается в ограниченное пространство между рядами серверных стоек.
  • Серверные стойки забирают холодный воздух спереди и выпускают нагретый воздух сзади.
  • Горячий воздух свободно распространяется в окружающее пространство ЦОД, где затем улавливается системой кондиционирования и снова охлаждается.
Этот подход гарантирует, что серверное оборудование получает достаточное количество охлажденного воздуха, а тепло эффективно удаляется.
2. Конструкция системы CAC
  1. Каркас и перегородки
  • Выполняются из металлоконструкций и прозрачных панелей из поликарбоната или стекла.
  • Фиксируются к серверным стойкам и полу/потолку, создавая замкнутое пространство.
  1. Раздвижные или распашные двери
  • Обеспечивают герметичность коридора.
  • Позволяют удобный доступ к оборудованию.
  1. Потолочные панели или гибкие шторы
  • Закрывают верхнюю часть холодного коридора, предотвращая утечку холодного воздуха вверх.
  1. Пол с направленным воздухораспределением (при наличии фальшпола)
  • В случае подачи воздуха через фальшпол используются перфорированные панели для его равномерного распределения.
  1. Уплотнители и заглушки
  • Закрывают зазоры и неиспользуемые места в стойках, предотвращая утечки холодного воздуха.

3. Практическое применение
  • В ЦОДах с высокой плотностью оборудования.
  • В дата-центрах, использующих традиционное воздушное охлаждение.
  • В модернизируемых ЦОДах, где важно снизить энергозатраты без капитальных изменений инфраструктуры.
Снижение энергопотребления – уменьшает нагрузку на системы кондиционирования (до 30% экономии электроэнергии).
Повышение эффективности охлаждения – холодный воздух подается строго к входным зонам серверных стоек.
Стабильность температурного режима – равномерное распределение холода исключает зоны перегрева.
Гибкость внедрения – может быть установлена в существующих и новых ЦОД без радикальной реконструкции.


Требуется эффективная система удаления горячего воздуха из помещения.
Возможна необходимость модернизации системы вентиляции и кондиционирования.
При недостаточной герметичности коридора могут возникать зоны смешивания воздушных потоков.

Изоляция холодного коридора (CAC) – это один из наиболее эффективных и экономически оправданных методов управления воздушными потоками в ЦОДах. Это решение позволяет значительно повысить энергоэффективность, снизить эксплуатационные расходы и улучшить условия эксплуатации серверного оборудования, обеспечивая стабильность температурного режима.
