Изоляция
горячего коридора (Hot Aisle Containment, HAC) – это инженерное решение,
применяемое в центрах обработки данных (ЦОД) для эффективного управления
воздушными потоками. Оно направлено на предотвращение смешивания горячего и
холодного воздуха, тем самым улучшая охлаждение оборудования и снижая
энергопотребление системы кондиционирования.

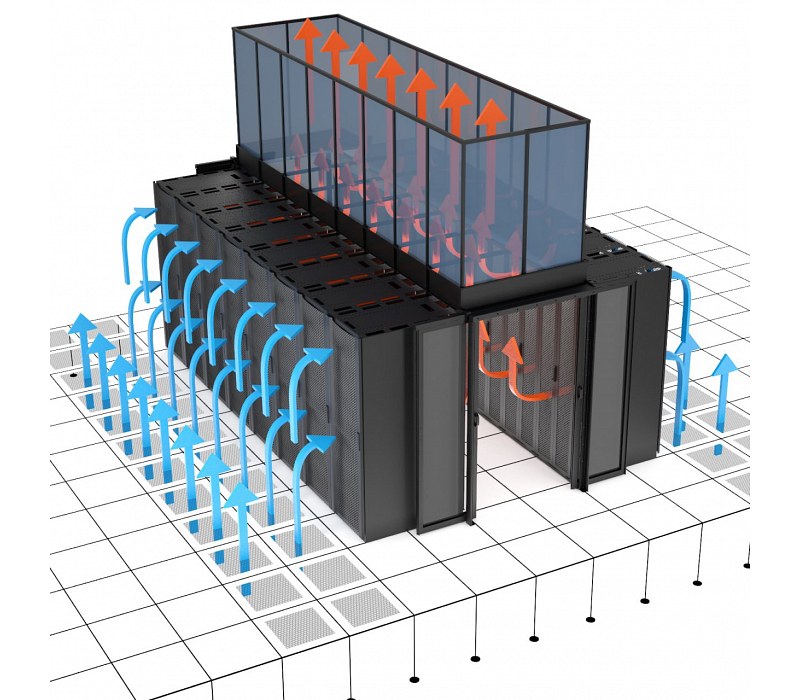

1. Описание и принцип работы
Система
изоляции горячего коридора предполагает:
· Организацию закрытого пространства
вокруг горячего воздуха, выходящего из серверных стоек.
· Направление нагретого воздуха в
систему охлаждения через воздуховоды или возвратные каналы.
· Поддержание холодного воздуха в
открытом пространстве ЦОД, снижая нагрузку на кондиционеры.
Этот метод предотвращает
рециркуляцию горячего воздуха в зоны забора холодного воздуха серверами, что
улучшает охлаждение и повышает эффективность кондиционеров.
2. Конструкция системы HAC
Основные элементы системы
изоляции горячего коридора:
1. Раздвижные или распашные двери
· Герметично
закрывают входы в горячий коридор.
· Позволяют
персоналу беспрепятственный доступ к оборудованию.
2.
Потолочные панели или гибкие шторы
· Закрывают
верхнюю часть горячего коридора.
· Направляют
горячий воздух в систему охлаждения.
3.
Система воздуховодов (опционально)
· Может
использоваться для активного отвода горячего воздуха в кондиционеры.
4.
Герметизация серверных стоек
· Используются
заглушки и уплотнители для предотвращения утечек воздуха.
3. Практическое применение
Где применяется?
·
В
ЦОДах с высокой плотностью оборудования.
· В крупных дата-центрах с
централизованной системой охлаждения.
· В помещениях с ограниченной
возможностью модернизации системы кондиционирования.
Преимущества
использования HAC:
✅ Повышение энергоэффективности
– уменьшает нагрузку на кондиционеры и снижает энергопотребление на 30-40%.
✅ Стабильный
температурный режим – исключает смешивание воздушных потоков и
перегрев серверов.
✅ Снижение
необходимости в мощных кондиционерах – горячий воздух поступает
в охлаждающие системы без потерь.
✅ Универсальность
– подходит для различных конфигураций стоек и серверного оборудования.
Недостатки
и ограничения:
❌ Требуется эффективная система
возврата горячего воздуха в кондиционеры.
❌ Возможна потребность в реконструкции системы вентиляции.
❌ Более высокая стоимость реализации по сравнению с изоляцией холодного коридора.
Изоляция
горячего коридора (HAC) – это наиболее эффективный метод управления тепловыми
потоками в ЦОДах, особенно в условиях высокой плотности размещения
оборудования. Она позволяет значительно снизить энергопотребление, повысить
эффективность охлаждения и продлить срок службы серверного оборудования,
обеспечивая стабильную работу дата-центра.
