Фальшпол для ЦОД

Фальшпол для ЦОД — описание конструкции и назначения

Фальшпол является элементом инженерной инфраструктуры центров обработки данных, предназначенным для формирования технологического подпольного пространства, используемого для прокладки кабелей, магистралей охлаждения и распределения воздушного потока к серверным стойкам. Конструкция обеспечивает жесткость, равномерное распределение нагрузок, а также возможность модульной замены и сервисного доступа в процессе эксплуатации.

Конструктивное исполнение

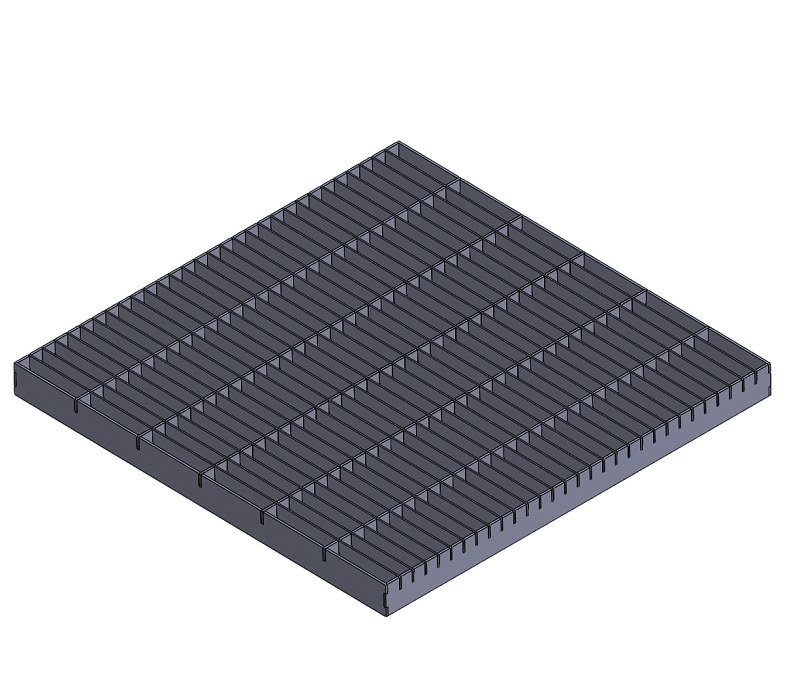

Деталь представляет собой перфорированную панель решётчатого типа, изготовленную путем сварки несущих и распределительных стержней с последующей обработкой поверхности. Конфигурация перфорации обеспечивает оптимальный баланс между пропускной способностью воздушного потока и несущей способностью.

Основные элементы конструкции:

Несущие продольные профили — обеспечивают прочностную жёсткость панели. Поперечные перемычки — фиксируют геометрию панели и равномерно распределяют нагрузку. Боковые опорные кромки — служат для установки панели на регулируемые опоры фальшпола (стойки-пьедесталы). Система вентиляционных прорезей — обеспечивает высокую степень воздушного прохода, важную для применения в зональной и холодно-тепловой сегрегации.

Назначение и эксплуатационные свойства

Обеспечение вентиляционного потока от подпольного пространства к фронтальной зоне серверных стоек. Возможность равномерного распределения нагрузок от ИТ-оборудования и телекоммуникационных шкафов. Формирование легко обслуживаемой инфраструктуры с быстрым доступом к кабельным трассам и трубопроводам. Совместимость с системами управления воздушными потоками (клапаны, заслонки, флоу-плиты).

Материал и покрытие

Сталь конструкционная / оцинкованная По требованию — порошковое антикоррозионное покрытие Дополнительные варианты: алюминиевые и композитные исполнения (по проекту)

Типовые параметры (могут корректироваться под проект)

Параметр

Значение

Габарит панели

600 × 600 мм или по проекту

Толщина панели

25–45 мм

Несущая нагрузка

от 7.5 кН до 15 кН (в зависимости от исполнения)

Воздушная проницаемость

25–60% (регулируется конструкцией перфорации)

Преимущества

Высокая механическая устойчивость при длительной нагрузке Обеспечение точного распределения охлаждения в залах ЦОД Модульность и быстрая заменяемость элементов Совместимость с большинством конструкций фальшполов, применяемых в дата-центрах
